Blodau Gear wedi'u meithrin

Blodau Gear wedi'u meithrin

Deunydd: Dur carbon (1045, 4150), dur aloi (4340)
Dull ffugio: Wedi cau-Die, Open-Die
Cais: Gears, pinions, cydrannau trawsyrru pŵer
Triniaeth wres: Annealed, Normalized, Q&T
MOQ: 10 pcs
Anfon ymchwiliad

Paramedrau Cynnyrch



Eitem Manyleb
Deunydd Dur carbon (1045, 4150), dur aloi (4340)
Dull gofannu Wedi cau-Die, Open-Die
Cais Gears, pinions, cydrannau trawsyrru pŵer
Triniaeth Gwres Annealed, Normalized, Q&T
MOQ 10 pcs



disgrifiad

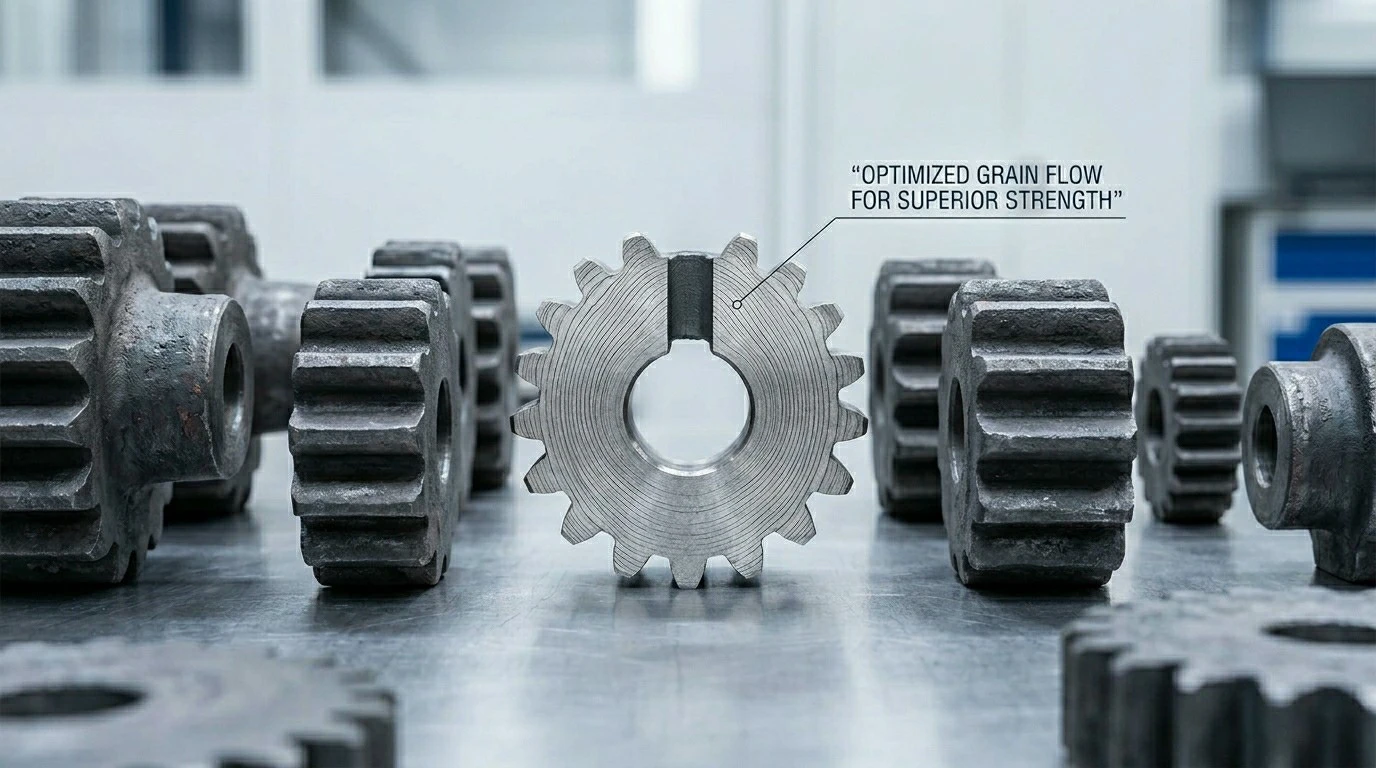

Mae bylchau gêr ffug yn dechrau mor agos-i-forgings siâp sydd wedyn yn cael eu peiriannu i geometreg dannedd gêr terfynol - mae'r broses ffugio yn cynhyrchu llif grawn ffafriol o amgylch ffurf y dant, dwysedd deunydd gwell na chastio, a phriodweddau mecanyddol na all castio gyfateb. Ar gyfer gerau trwm a thrawsyrru pŵer llwyth uchel, bylchau wedi'u ffugio yw'r man cychwyn safonol. Nid yw geometreg y dannedd wedi'i ffugio - mae'n cael ei beiriannu o'r gwag ffug gan ddefnyddio offer torri gêr. Ond mae priodweddau materol y gofannu, gyda llif grawn wedi'i alinio â'r proffil dannedd, yn rhoi ymwrthedd blinder uwch i'r gêr gorffenedig o'i gymharu â gêr wedi'i dorri o stoc y bar.

product-1376-768



Pam Rhyddhad Straen Cyn Torri Gêr



Mae gan ffugio straen gweddilliol o gywasgu ac anffurfio'r broses ffugio. Os ydych chi'n peiriant y dannedd gêr ac yna'n trin â gwres i galedu'r dannedd, mae'r straen gweddilliol hynny'n ailddosbarthu yn ystod gwresogi ac oeri - gan achosi i'r gêr ystumio. Mae lleddfu straen cyn torri dannedd yn caniatáu i'r gwag sefydlogi cyn peiriannu, felly mae'r driniaeth wres ddilynol yn achosi llai o afluniad. Ar gyfer ansawdd AGMA 10 ac uwch, mae lleddfu straen yn arfer safonol.
product-1376-768



FAQ



C1: MOQ?

A1: 10 darn ar gyfer meintiau ffugio safonol.

C2: Deunyddiau?

A2: 1045, 4150 dur carbon. 4340 dur aloi ar gyfer cymwysiadau llwyth uchel.

C3: Dull ffugio?

A3: Ar gau-marw am niferoedd uchel, agor-marw ar gyfer cyfeintiau is a bylchau mwy.

C4: Triniaeth wres?

A4: Wedi'i normaleiddio neu Q&T a gyflenwir cyn torri gêr. Achos-caledu neu galedu anwytho ar gyfer dannedd.

C5: Ffurfweddiadau personol?

A5: Ydw. Cyfrif dannedd personol, meintiau modiwlau, cyfluniadau canolbwynt a thurio.

C6: Rhyddhad straen?

A6: Argymhellir ar gyfer gerau manwl gywir cyn torri dannedd i leihau afluniad wrth galedu.



Nid yw{0}}ansawdd yn agored i drafodaeth mewn gweithgynhyrchu manwl gywir. Mae pob cydran yn cael ei harchwilio'n drylwyr ar bob cam o'r cynhyrchiad.

  • ISO 9001:2015- System rheoli ansawdd ardystiedig yn cwmpasu dylunio, peiriannu ac archwilio
  • Arolygiad CMM- Cydlynu mesur ar gyfer geometregau cymhleth a goddefiannau tynn
  • Mesur Garwedd Arwyneb- Ra, Rz, a Rt yn siartio gyda phob adroddiad arolygu
  • Passivation / Electropolishing- Gweithdrefnau ASTM A967 ar gyfer ymwrthedd cyrydiad
  • Olrhain Deunydd- Tracio rhif gwres o'r deunydd crai i'r rhan orffenedig
  • Arolygiad Erthygl Gyntaf (FAI)- Adroddiad dimensiwn llawn wedi'i gynnwys gyda phob archeb newydd



O ddeunydd crai i gynnyrch gorffenedig, mae pob cam yn cael ei reoli a'i ddogfennu:

  • Gwneud Patrymau- Gwneuthuriad patrwm pren neu fetel ar gyfer castio tywod/allgyrchol/buddsoddiad
  • Mowldio- Castio tywod, llwydni cregyn, allgyrchol, neu osod buddsoddiad castio cwyr wedi'i golli
  • Toddi ac Arllwys- Toddi ffwrnais dan reolaeth gyda chemeg a monitro tymheredd
  • Solidification & Shakeout- Oeri rheoledig gyda riser/tynnu ac ysgwyd craidd
  • Triniaeth Gwres- Anelio, normaleiddio, neu driniaeth hydoddiant fesul manyleb
  • Peiriannu- Peiriannu CNC, drilio, a thapio i ddimensiynau terfynol
  • Triniaeth Wyneb- Malu, weldio, neu araenu yn ôl yr angen
  • Arolygu a Phrofi- Archwiliad dimensiwn, gweledol, hydrostatig neu NDT
  • Glanhau a Phecynnu- Tynnu tywod, diseimio, atal rhwd a phecynnu



Tagiau poblogaidd: bylchau gêr ffug, gweithgynhyrchwyr bylchau gêr meithrin Tsieina
